熱力直埋管道中節能隔熱導向管托的性能作用

作者：河北皓迪管道發布時間：2021-01-03

河北皓迪管道為您傳遞正能量，2021我們攜手共創輝煌。今日技術小編為您講解;熱力直埋管道中節能隔熱導向管托的性能作用，該特性使管道能夠適應高地下水位地區的施工條件，給施工帶來極大的方便，降低施工成。節能隔熱導向管托市場應用范圍,正隨著城鎮集中供熱和熱電聯產的大力發展,熱力管道技術在國內得到了廣泛的應用。直埋敷設方式以其保溫效果好、節能效率高;占地少,不影響市政規劃;安裝方便,施工周期短;使用壽命長,維護費用低等優點,一出現就得到普遍的青睞。

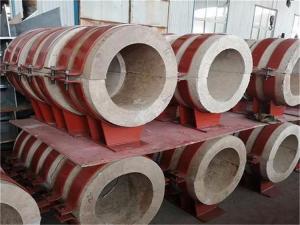

經過多年生產實踐及與研究機構的多次合作，在傳統絕熱材料配方的基礎上，開發出了以多種硅酸鹽混合物為基礎骨架原料，配以輔料，經過嚴格的配比混合靜壓成型烘干檢驗等多道工藝加工而成。成型后的絕熱材料具備硬度高、強度好、導熱系數小等特點。隔熱管托可分為多種形式，如滑動管托，固定管托，以及導向管托。對于滑動管托來說，底座與管托之間的摩擦系數也是影響管托參數的一個重要性能指標。采用不銹鋼板改性聚四氟乙烯板相接觸；這樣做的目的是大可能減少了管托與底部滑動板之間的摩擦。隔熱管托一般安裝于室外化工管廊上，工作環境中除有常規的大氣腐蝕外，還伴有少量的化學物質腐蝕。若管托外部不采取特種防腐處理措施，往往使用一年下來其外表就銹跡斑斑。
管夾滑動支座多用于對管道固定要求比較嚴格的管道，管夾式滑動支座可以避免管道左右晃動，同時底部的摩擦副也可以使管道同時滑動。當管夾滑動支座放于支墩或鋼結構支架上，支座的導向底板與根部之間如需用墊鐵調整高度時，應將導向底板墊緊找平，墊鐵與根部及墊鐵與導向底板之間均應焊牢。在焊接時，應將滑動板(聚四氟乙烯板)暫取掉，待焊完后才墊入。
技術參數
公稱通徑Dn(mm) 型號設計位移（mm）最大垂直載荷（N）管中心高度H（mm）
H1 H2 H3
軸向X 徑向Y 保溫層厚度
A B C D B C 無保溫 ≤100 ≤200
600 WM- 50 100 200 400 100 200 122000 670 750 850
700 WM- 50 100 200 400 100 200 155000 750 850 950
800 WM- 50 100 200 400 100 200 212000 800 900 895
技術參數：稱通徑Dn(mm) 型號設計位移（mm）最大垂直載荷（N）管中心高度H（mm）
H1 H2 H3
軸向X 徑向Y 保溫層厚度
A B C D B C 無保溫 ≤100 ≤200
125 WF- 50 100 200 400 100 200 4620 180 280 375
150 WF- 50 100 200 400 100 200 6500 212 315 425
200 WF- 50 100 200 400 100 200 11200 265 355 475
250 WF- 50 100 200 400 100 200 18500 300 400 500
300 WF- 50 100 200 400 100 200 28500 355 475 560特性
1、導熱系數低，保冷斷熱效果好；
2、超低溫（-163℃以下）/高溫下，體積安定；
3、抗壓性及抗曲性高強；
4、含水率低；
5、火焰阻燃性良；
6、高壓注模成型，有各種厚度及層數，配合各種保冷溫度的要求；
7、管托各組件，在制造廠組裝成堅固的單一結構體，使用壽命長；
8、現場安裝迅速、簡便又安全，無須改動管線；
9、規格化制造、質量可靠、供貨迅速；
